Página do produto: Caixa de distribuição elétrica de metal montada na parede
Seção Hero - A realidade do local de trabalho

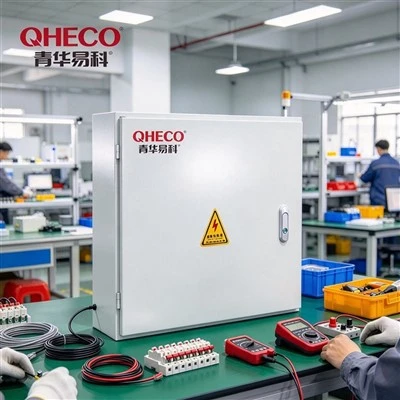

Caixa de distribuição elétrica de metal montada na parede
Construído para locais de trabalho reais. Não apenas páginas de catálogo.
Seus cabos já estão na bandeja. Sua parede é de concreto. Sua linha do tempo é ontem. Este é o gabinete que realmente cabe na parede, combina com a bandeja e é enviado pronto para terminar.
📐 Faça upload do layout da sua parede - faça o desenho em 8 horas
📦 Solicitar caixa de amostra
⚡ Orçamento em massa para 50+ unidades
O problema: a maioria das caixas “padrão” não são construídas para instalação real
Se você gerenciou um projeto de instalação elétrica, conhece a lacuna entreo que o catálogo prometeeo que o site exige:
| Promessa de Catálogo | Realidade do local de trabalho |
|---|---|
| "Montagem universal" | As âncoras de concreto não se alinham. A caixa está torta. |
| "Entrada de cabo padrão" | Sua bandeja de cabos termina 50 mm acima da caixa. Agora você está cortando metal no local. |
| "Ventilação adequada" | O painel esquenta porque as aberturas de ventilação ficam voltadas para a parede. |
| "Classificação IP" | A junta cai durante a abertura da terceira porta. |
| "Trilho DIN incluído" | Um trilho, posição fixa e seus componentes não cabem na profundidade. |
Cada um desses “pequenos” problemas custa horas. Em uma instalação comercial de 200 unidades, isso énão é um atraso - é um assassino de margem.
A diferença QHECO: projetada para instalação, não apenas para fabricação
Projetamos essas caixas de distribuição de metal montadas na parede ao contrário -começando pela parede de concreto e pela bandeja de cabos e seguindo para dentro até os componentes.
1. Arquitetura de montagem na parede
A foto enviada mostra exatamente o que resolvemos: uma caixa montada embutida em uma parede de concreto, com bandeja de cabos passando por cima.
Terminais de montagem externos com fendanos 4 cantos - ajuste horizontal ou vertical ±15mm. Mesmo que as âncoras de concreto estejam ligeiramente deslocadas, a caixa ainda permanece quadrada.
Painel traseiro embutido- fica a 10 mm da superfície da parede, evitando a retenção de umidade e permitindo a passagem do conduíte, se necessário.
Opção de montagem embutida- para espaços interiores acabados onde a saliência é importante.
2. Integração de bandeja de cabos e conduíte
A caixa da sua foto fica diretamente abaixo de uma bandeja de cabos. Isso não é acidental – é assim que os edifícios modernos são conectados.
Placas de glândula de entrada superiorpré-perfurado para corresponder às larguras padrão da bandeja de cabos (50 mm, 100 mm, 150 mm)
Zonas livres de nocauteonde você não quer buracos; metal sólido onde você faz
Suportes internos para gerenciamento de cabos- os cabos da bandeja de entrada descem e terminam sem cruzar os barramentos energizados
Grades de ventilação lateraisposicionado abaixo da linha da bandeja - fluxo de ar sem entrada de água por cima
3. Gerenciamento térmico que realmente funciona

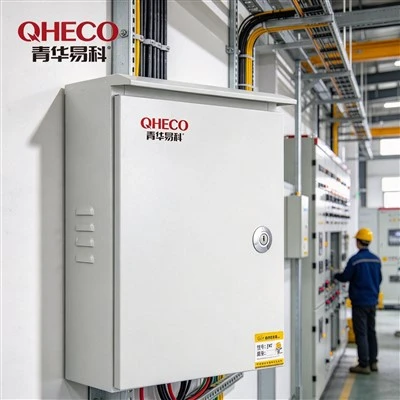

As ranhuras de ventilação nas paredes laterais (visíveis na sua foto) são estampadas com precisão comvenezianas voltadas para baixo- o ar entra, a água escorre. Combinado com:
Efeito chaminé internadesign: o ar quente sobe e sai pelas aberturas superiores (opcional)
Guias de espaçamento de componentesgravado a laser na placa de montagem - chega de adivinhar se as folgas do disjuntor atendem ao código
Recorte de ventilador opcionalcom ventilador com filtro com classificação IP55 para instalações de alta densidade
4. Porta e acesso que sobrevivem ao uso diário
Dobradiça ocultacom abertura de 120 graus - não prende na passagem de cabos
Bloqueio de came de um quarto de voltacom conjunto de 2 teclas; atualização para cadeado para locais ao ar livre
Junta PU contínuacolado à moldura da porta, não ao corpo - para que não caia quando a porta for removida para fiação
Janela transparente opcionalpara visibilidade do medidor ou indicador sem abrir o invólucro

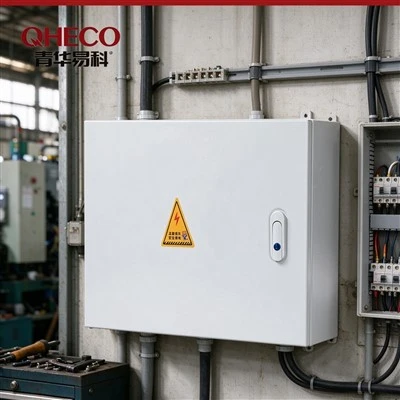

O que você vê na foto – e o que isso significa
A imagem que você enviou é uma instalação industrial de livro didático. Vamos explicar por que essa configuração específica funciona:
| Elemento Visual | Decisão de Engenharia |
|---|---|
| Revestimento epóxi cinza claro RAL 7035 | Estável aos raios UV, não deixa giz na exposição ao ar livre; corresponde à cor padrão da bandeja de cabos para consistência visual |
| Etiqueta de advertência bilíngue (chinês/inglês) | Conformidade de segurança OSHA/IEC 60417; podemos fornecer marcações de segurança ANSI Z535, ISO 7010 ou personalizadas |
| Ranhuras de ventilação laterais | Resfriamento passivo para salas elétricas não ventiladas; design com venezianas mantém a classificação IP |
| Montagem embutida na parede | Sem lacunas atrás da caixa - evita a entrada de pragas e satisfaz as auditorias de instalações alimentícias/farmacêuticas |
| Bandeja de cabos diretamente acima | A placa passa-cabos de entrada superior alinha-se com a terminação da bandeja; não é necessária perfuração no local |
| Substrato para parede de concreto | Suportes de montagem de âncora de expansão para serviço pesado, classificados para carga extraível de 50 kg ou mais |
Material e acabamento – combine com o ambiente, não com o orçamento
| Nota | Material | Melhor para | Terminar |
|---|---|---|---|
| Padrão Industrial | Aço laminado a frio de 1,2 mm | Comercial interno, industrial seco | Revestimento em pó epóxi, RAL 7035 |
| Resistente à corrosão | Aço laminado a frio de 1,5 mm + primer anticorrosivo | Exposição costeira, úmida e química | Revestimento em pó epóxi, RAL personalizado |
| Marinha / Grau Alimentício | 1,5 mm de aço inoxidável 304 | Processamento de alimentos, marinho, farmacêutico | Escovado ou eletropolido |
| Dever Extremo | 2,0 mm de aço inoxidável 316 | Offshore, produtos químicos pesados, costeiros | Eletropolido, passivado |
Não tem certeza de qual série?Diga-nos a localização do seu projeto (distância costeira, umidade, exposição a produtos químicos) e nós especificamos - sem vendas adicionais, apenas o material certo.
Layout Interno – Três Formas de Receber Sua Caixa
Concha Vazia
Caixa + placa de montagem + trilho DIN
Você preenche e conecta
Entrega mais rápida, menor custo
Pronto para componentes
Pré-perfurado para seus disjuntores/terminais especificados
Barramento de aterramento e barra neutra instalados
Você liga, nós não
Totalmente conectado e testado
MCB, RCD, blocos terminais, temporizadores - instalados e conectados de acordo com seu esquema
Teste dielétrico de fábrica e verificação de continuidade
Aterre seus cabos, energize, pronto
Faixa de tamanho – porque “tamanho único” não cabe bem em nada
| Série | A × L × P (mm) | Aplicação Típica |
|---|---|---|
| QH-Mini | 200×150×100 a 300×250×150 | Caixas de junção, pequenos circuitos de controle |
| QH-Compacto | 400×300×150 a 500×400×200 | Partidas de motor, carcaças de PLC, painéis de iluminação |
| Padrão QH | 600×400×200 a 800×600×250 | Painéis de distribuição, gabinetes de medidores, placas MCB |
| QH-Grande | 1000×800×300 a 1200×1000×300 | Distribuição principal, controladores ATS, caixas de inversores |
| QH-Personalizado | Qualquer dimensão fora do padrão | Substituições de retrofit, integração de máquinas |
Todas as dimensões sãoexterno. As folgas internas são reduzidas em 30–50 mm, dependendo da saliência de montagem na parede e da espessura da porta.
Certificações e Conformidade – O que seu inspetor deseja ver
✅ CEI 62208- Padrão de gabinete vazio
✅ CEI 61439-2- Para quadros de distribuição de baixa tensão montados (quando preenchidos)
✅ IP55/IP56/IP65/IP66- Testado em laboratório terceirizado, relatórios disponíveis
✅ Marcação CE- Acesso ao mercado da UE
✅ RoHS- Conformidade com substâncias perigosas
✅ UL 508A- Painéis de controle industrial (disponíveis mediante solicitação para projetos norte-americanos)
Cada unidade é enviada com:
Certificado de teste (para painéis preenchidos)
Certificação de material (para pedidos de aço inoxidável)
Relatório de teste de IP (a pedido)
Lista de embalagem com números de série
Embalagem e Logística - Chegue Pronto, Não Reparado
| Detalhe | Especificação |
|---|---|
| Embalagem individual | Manga PE + 5-dobra de papelão ondulado com protetores de canto |
| Embalagem a granel | Palete de madeira compensada, amarrada, envolvida com barreira contra umidade |
| Rotulagem | Código de barras do número de série, referência do projeto, instruções de manuseio |
| Documentação | Lista de embalagem, certificado de conformidade, guia de instalação (multilíngue) |
| Quantidade mínima | 1 peça (amostra) / 50 peças (OEM personalizado com marca) |
| Prazo de entrega da amostra | 5–8 dias |
| Prazo de produção | 12–20 dias dependendo da complexidade |
| Envio | EXW/FOB Ningbo/CIF/DDP |
FAQ - As perguntas que os empreiteiros realmente fazem
P: Você pode combinar a largura da bandeja de cabos existente para entrada superior?R: Sim. Cortamos placas passa-cabos para corresponder às dimensões da sua bandeja - 50mm, 100mm, 150mm ou personalizadas. Envie-nos uma foto da terminação da sua bandeja e alinharemos a caixa perfeitamente.
P: A foto mostra uma etiqueta de advertência em chinês. Você pode fornecer etiquetas em inglês/árabe/espanhol?R: Absolutamente. Imprimimos etiquetas de segurança IEC 60417, ANSI Z535 ou totalmente personalizadas em qualquer idioma. Também podemos enviar sem etiqueta para você aplicar o seu próprio.
P: Minha parede não é de concreto plano - é um bloco com reboco. Os terminais de montagem funcionarão?R: Sim. Nossas alças com fenda acomodam ajuste de ± 15 mm. Para superfícies irregulares, podemos fornecer calços espaçadores ou estruturas de montagem traseira. Envie-nos uma foto da parede e recomendaremos o método de fixação correto.
P: Vocês fornecem o gabinete com componentes pré-instalados?R: Sim - MCBs, RCDs, contatores, blocos terminais, barramentos. Fornecemos ABB, Schneider, Chint ou sua marca especificada. Cada painel preenchido é testado na fábrica antes do envio.
P: E se eu precisar de uma cor fora do padrão que corresponda à marca do meu cliente?R: Qualquer cor RAL a partir de 50 unidades. Abaixo disso, temos estoque de RAL 7035 (cinza claro), RAL 9005 (preto) e RAL 9010 (branco) sem mínimo.
Por que os empreiteiros escolhem a QHECO em vez dos distribuidores locais
| Distribuidor Típico | Fabricação Direta QHECO |
|---|---|
| Apenas tamanhos de estoque | Qualquer dimensão, qualquer recorte, qualquer cor |
| Prazo de entrega de 8 a 12 semanas para personalização | Produção de 12 a 20 dias, amostras em 5 a 8 dias |
| Nenhuma instalação de componentes | Montagem e testes completos do painel |
| Embalagem genérica | Rotulado pelo projeto, rastreado por código de barras, paletizado |
| Mínimo de 500 unidades para OEM | Marca própria a partir de 50 unidades; caixas personalizadas a partir de 1 unidade |
| Sem suporte de engenharia | Desenhos CAD, orientação de instalação, suporte para videochamada |
Call to Action - Vamos resolver seu problema de montagem na parede
Não peça outra caixa “padrão” e gaste dois dias ajustando-a. Envie-nos:
Uma foto do layout da parede e da bandeja de cabos
Sua lista de componentes (ou apenas informe-nos a aplicação)
Sua classificação IP necessária e preferência de material
Receba um desenho de produção e um orçamento firme em 8 horas.
