Gabinete de instrumento elétrico montado na parede
A plataforma de alojamento padronizada para instrumentos industriais, PLCs e sistemas de controle
Sua placa de circuito, IHM ou conjunto de sensores merecem mais do que uma caixa genérica. Este é o gabinete que transforma seu instrumento em um produto pronto para uso em campo.
🔧 Configure para o seu instrumento
🏷️ Marca Própria OEM de 50 Unidades
📐 Recortes personalizados para monitores, conectores e antenas
Pare de chamar isso de caixa. Comece a chamá-lo de plataforma.
Todo instrumento industrial - seja umControlador PLC, um analisador de qualidade de energia, uma unidade de telemetria remota ou um gateway IoT personalizado- precisa de três coisas para sobreviver no campo:
Proteção físicacontra poeira, umidade e impacto
Estabilidade térmicapara eletrônicos sensíveis
Presença da marcaque sinaliza profissionalismo para seu cliente final
O QHECOGabinete de instrumento metálico montado na paredeé projetado como umplataforma configurável, não um contêiner de mercadorias. Não lhe vendemos uma casca vazia e desejamos-lhe boa sorte. Entregamos umhabitação pronta para produçãoque se integra ao formato do seu instrumento, ao layout do conector e aos requisitos térmicos - para que você se concentre na eletrônica e não na fabricação de metal.
Da placa de circuito ao produto de campo – sem dor de cabeça de fabricação
| Seu desafio | Como este gabinete resolve isso |
|---|---|
| O display HMI precisa de um recorte de moldura nivelado | Aberturas retangulares ou circulares usinadas em CNC com tolerância de ±0,5 mm, bordas rebarbadas, prontas para assentamento da junta |
| Os cabos do sensor precisam de entrada selada em 6 direções | Layouts personalizados da placa passa-cabos: superior, inferior, laterais ou traseira - de acordo com o passo do seu conector |
| Módulo sem fio precisa de passagem de antena | Orifícios de antena tipo SMA/N pré-perfurados com opções de prensa-cabos à prova d'água |
| PLC gera calor em um gabinete selado | Padrões de ventilação calculados, recortes de ventilador opcionais com kits de filtro IP55 ou designs de convecção natural totalmente selados |
| Sua marca precisa estar na frente e no centro | Logotipo gravado a laser na porta, números de modelo serigrafados, revestimento em pó de cor personalizada para combinar com a paleta da sua marca |
| O cliente exige certificação multimercado | Padrão IEC 62208, CE, RoHS; Caminhos UL 508A e CSA disponíveis para implantação na América do Norte |
O que a foto nos diz – e o que projetamos além dela

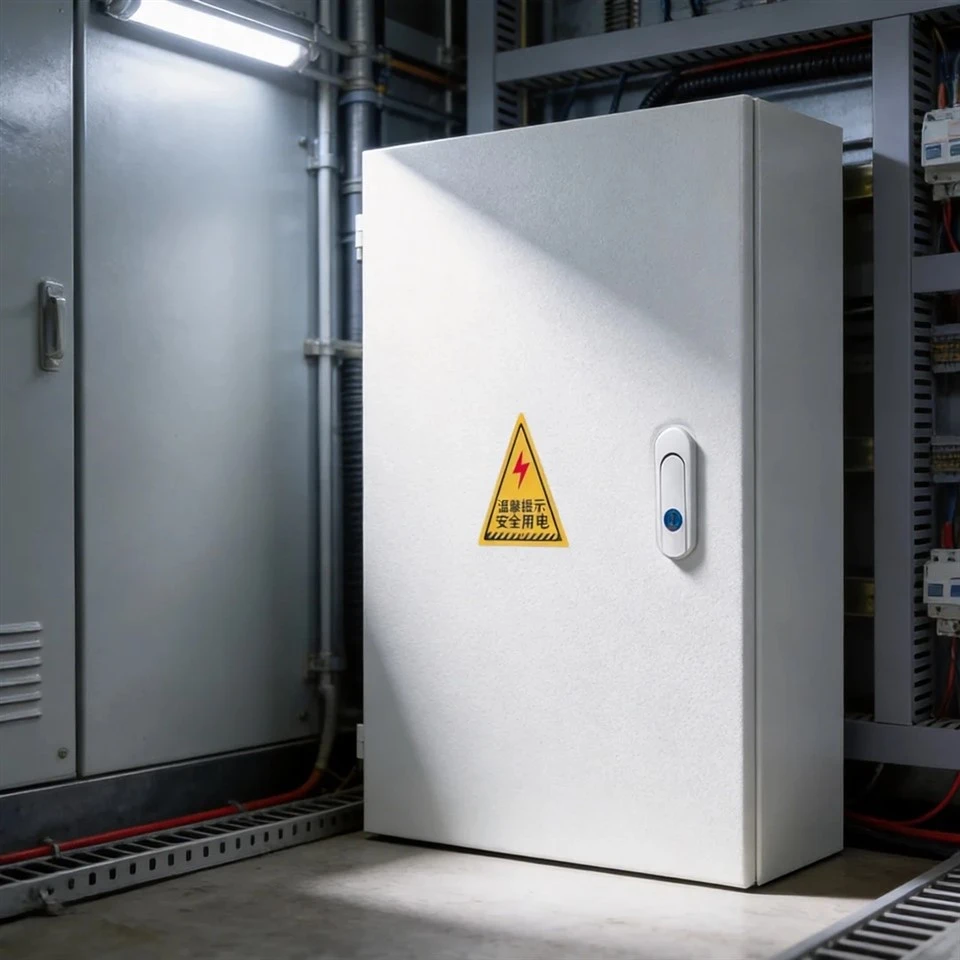

A imagem que você carregou mostra um gabinete de instrumento limpo e profissional montado na parede em uma sala elétrica ativa. Aqui está a lógica de engenharia por trás de cada detalhe visível:
| Detalhe visual | Engenharia Funcional |
|---|---|

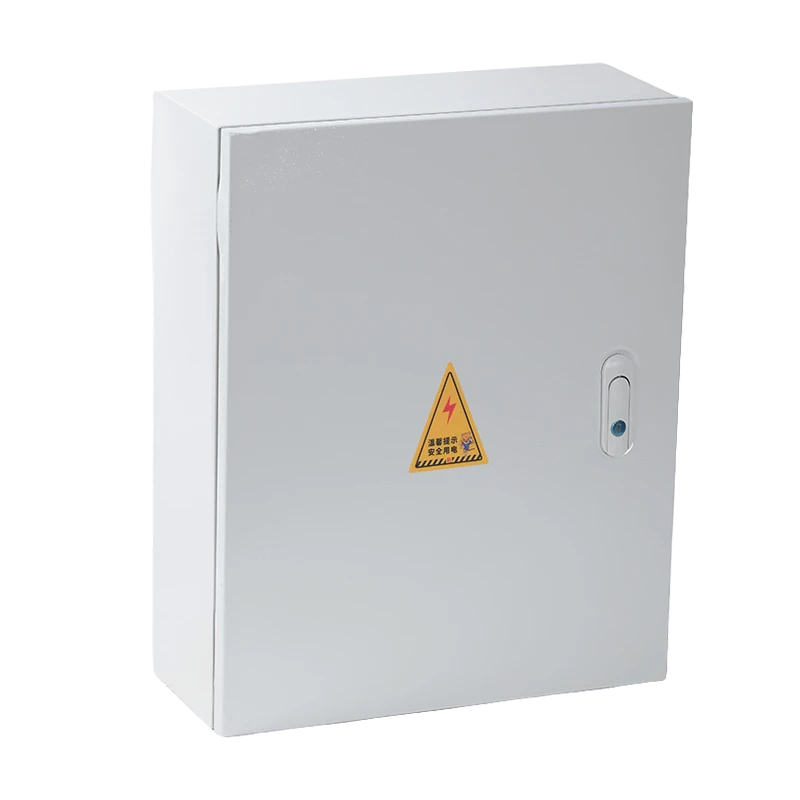

| Superfície da porta lisa e ininterrupta | Tela ideal paraMontagem da IHMoumarca- sem nervuras, aberturas de ventilação ou saliências que interfiram na instalação do display ou na visibilidade do logotipo |
| Etiqueta de advertência triangular (ISO 7010 W012) | Marcação padrão de risco elétrico; nós fornecemosetiquetas de segurança personalizadasem qualquer idioma ou padrão de conformidade (OSHA, ANSI Z535, IEC 60417) |

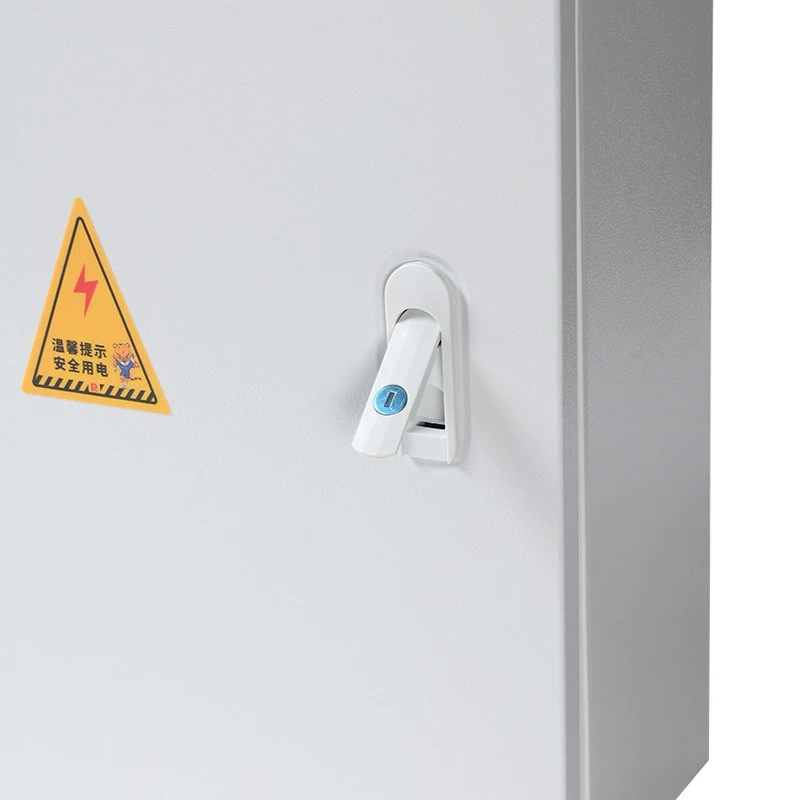

| Elegante maçaneta da porta embutida com trava | Operação com uma mão para técnicos usando luvas;atualizações de trava de chave ou cadeadodisponível para aplicações à prova de violação |
| Perfil lateral limpo, sem dobradiças externas | Design de dobradiça oculta- mantém a projeção fina da parede e evita riscos de obstáculos em corredores estreitos |
| Instalação ao nível do chão ao lado do canal de cabos | Placas de glândula de entrada inferioralinhar com sistemas de calha de piso; podemos pré-cortar entradas para corresponder à largura do seu canal a cabo |
| Acabamento epóxi de nível industrial sob iluminação fluorescente | Revestimento em pó de alto brilho ou texturizadoopções; Estável aos raios UV para caixas de instrumentos internas e externas |
A folha de especificações de integração do instrumento
| Especificação | Detalhes |
|---|---|
| Tipo de gabinete | Gabinete de instrumento metálico montado na parede/caixa do painel de controle |

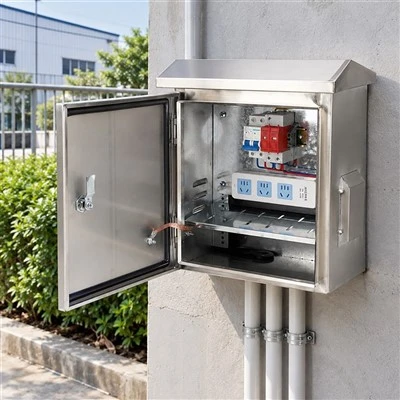

| Material do corpo | Padrão de aço laminado a frio (1,2 mm – 1,5 mm); aço inoxidável 304/316 opcional |
| Projeto de porta | Frente sem costura de porta única; janela de policarbonato transparente opcional para visibilidade da IHM |
| Montagem | Alças com fenda externa para instalação em concreto, alvenaria ou parede de vigas |
| Classificação de proteção | IP55 (padrão) / IP56 / IP65 / IP66 (personalizado) |
| Acabamento de superfície | Revestimento em pó epóxi, RAL 7035 (cinza claro); qualquer cor RAL a partir de 50 unidades |

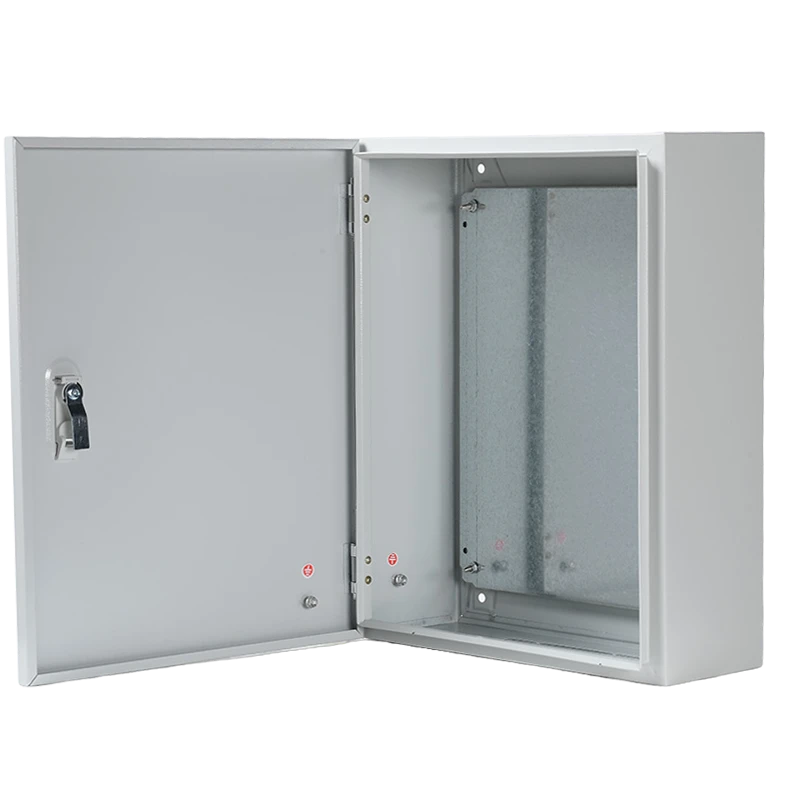

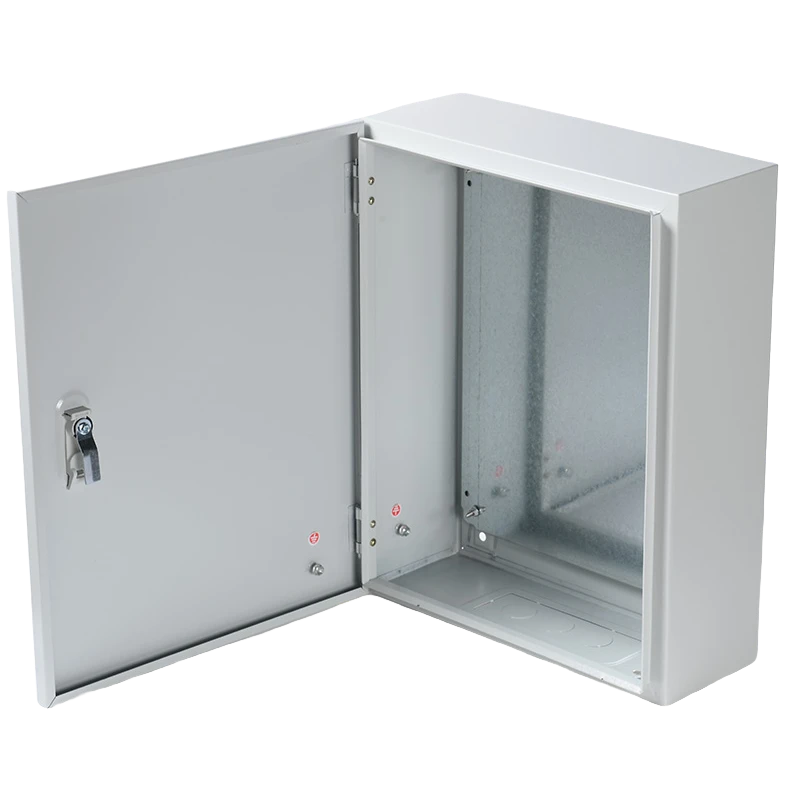

| Montagem Interna | Trilho DIN 35mm (aço ou alumínio); placa de montagem galvanizada (2,0 mm–3,0 mm); suportes de profundidade ajustáveis |
| Entrada de cabo | Placas passa-cabos não perfuradas (em branco) ou pré-perfuradas; Opções de rosca PG/NPT/métrica |
| Ventilação | Respiradouros passivos sólidos (selados), com venezianas ou recorte de ventilador com filtro |
| Opções de bloqueio | Bloqueio de came de um quarto de volta, bloqueio de chave, trava de botão, ferrolho de cadeado |

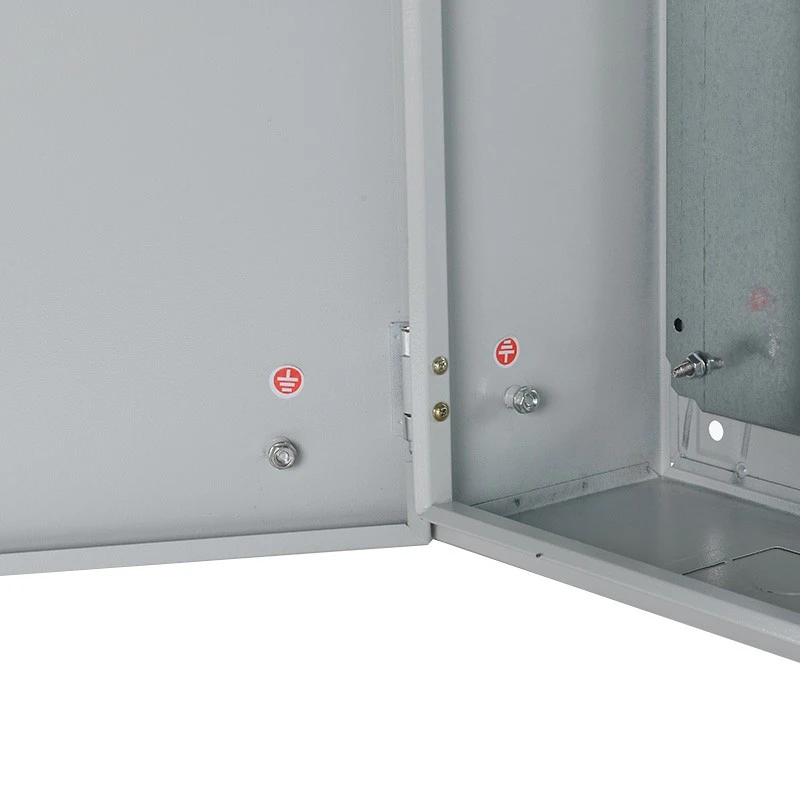

| Continuidade da Terra | Pino PE interno + terminal de aterramento externo; barramento de terra de cobre opcional |
| Conformidade | IEC 62208, IEC 61439-2 (preenchido), CE, RoHS; UL 508A disponível |
Três níveis de integração - combine com seu estágio de produção
Camada 1: Kit do desenvolvedor (gabinete vazio)
Caixa simples com placa de montagem e trilho DIN
Você prototipa o layout do seu instrumento
Entrega de amostra mais rápida (5–8 dias)
Camada 2: Validação de pré-produção (componente pronto)
Recortes CNC para seus monitores, conectores e antenas
Blocos terminais pré-cabeados e infraestrutura terrestre
Você instala seus eletrônicos; nós cuidamos da metalurgia
Camada 3: Execução de Produção (Totalmente Integrada e com Marca)
Seu instrumento instalado, conectado e testado dentro de nosso gabinete
Marca própria: logotipo, número do modelo, cor, manual
Envie diretamente para seu distribuidor ou cliente final - pronto para etiqueta branca
Construído para marcas de instrumentos - não apenas para empreiteiros elétricos
Embora as caixas de distribuição padrão atendam aos empreiteiros, esta plataforma de gabinete atendeempresas de produtos:
| Quem ordena isso | O que eles constroem por dentro |
|---|---|
| Integradores de sistemas de automação | Painéis de controle PLC + HMI para OEMs de máquinas |
| Empresas de gestão de energia | Analisadores de qualidade de energia, gabinetes de submedição |
| Startups de IoT e telemetria | Gateways de computação de ponta, hubs de sensores LoRaWAN |
| Empresas de monitoramento ambiental | Carcaças do analisador de qualidade do ar/qualidade da água |
| Marcas de segurança e controle de acesso | Controladores de leitores biométricos, caixas de switch PoE |
| Distribuidores de dispositivos médicos | Monitores de energia de isolamento, painéis de distribuição UPS |
Se o seu produto tiver uma PCB, um display ou um módulo de comunicação, este gabinete é o caminho mais rápido do protótipo à produção.
OEM e marca própria - sua marca, nossa fabricação
Operamos como seuparceiro de fabricação invisível:
| Serviço OEM | Capacidade |
|---|---|
| Combinação de cores | Qualquer código RAL; acabamento texturizado ou brilhante |
| Aplicação de logotipo | Gravação a laser, serigrafia, placas de identificação em alumínio em relevo |
| Recortes personalizados | Janelas de exibição, orifícios para botões, aberturas para indicadores LED, portas de antena, grades de ventilação |
| Embalagem | Caixa branca neutra com sua marca; embalagens prontas para varejo |
| Documentação | Manuais de instalação personalizados, diagramas de fiação, certificados de conformidade no modelo da sua marca |
| Rastreamento de número de série | Etiquetas de código de barras/código QR vinculadas a lotes de produção e registros de teste |
| Envio direto | Envie às cegas diretamente para seus clientes finais com seu endereço de devolução |
Pedido mínimo OEM: 50 unidades para cor/logotipo da marca. Recortes personalizados disponíveis a partir de 1 unidade.
Certificações e acesso ao mercado global
| Certificação | Relevância |
|---|---|
| CEI 62208 | Padrão de gabinete vazio – linha de base para aceitação global |
| CEI 61439-2 | Padrão de montagem de painel de distribuição de baixa tensão (quando preenchido com disjuntores/barramentos) |
| Marcação CE | Acesso ao mercado do Espaço Económico Europeu |
| RoHS | Restrição de substâncias perigosas - obrigatória para concursos regulamentados na UE e ambientalmente |
| IP55/IP65/IP66 | Proteção contra entrada para ambientes internos, externos, lavados e empoeirados |
| UL 508A | Painéis de controle industrial - disponíveis mediante solicitação para projetos na América do Norte |
| ISO 9001:2015 | Certificação do sistema de gestão da qualidade |
FAQ - Perguntas de fabricantes de instrumentos
P: Você pode fazer um furo retangular preciso para uma tela sensível ao toque HMI de 7 polegadas?R: Sim. Nós exibimos recortes em máquina CNC de acordo com seu desenho exato (tolerância de ± 0,5 mm) com bordas rebarbadas. Também podemos fornecer a moldura de montagem e a junta, se necessário.
P: Precisamos de um gabinete sem parafusos externos visíveis por razões estéticas. Isso é possível?R: Absolutamente. Nosso design de dobradiça oculta e trava embutida elimina fixadores externos na face da porta. As alças de montagem ficam nas laterais e na parte traseira, invisíveis da vista frontal.
P: Você pode instalar nossos blocos de terminais especificados, fontes de alimentação em trilho DIN e ventiladores de resfriamento antes do envio?R: Sim - a montagem completa do painel é nosso serviço principal. Envie-nos sua BOM e desenho de layout; nós fornecemos, instalamos, conectamos e testamos. Você recebe um produto plug-and-play.
P: Vocês oferecem suporte a formatos não retangulares ou configurações com várias portas?R: Sim. Embora a foto mostre uma caixa padrão de porta única, fabricamos gabinetes com vários compartimentos, layouts em forma de L e complementos de extensão de profundidade para instrumentos que exigem compartimentos de bateria reserva.
P: Qual é o prazo de entrega para uma produção de marca com recorte personalizado de 200 unidades?R: Normalmente de 18 a 25 dias a partir da aprovação do desenho. Os primeiros pedidos incluem uma amostra de pré-produção para sua aprovação antes do compromisso de execução completa.
Comparação técnica: por que este gabinete em vez de uma caixa de junção padrão
| Recurso | Caixa de junção padrão | Gabinete de instrumento QHECO |
|---|---|---|
| Projeto de porta | Plano ou com nervuras - não é adequado para exibição | Face frontal sem costura- otimizado para IHM / marca |
| Capacidade de recorte | Nenhum; Perfuração DIY anula classificação IP | Usinagem CNC de fábricamantém a integridade do IP |
| Layout Interno | Vazio vazio | Trilho DIN + placa de montagem + gerenciamento de cabospré-instalado |
| Projeto Térmico | Apenas passivo, sem cálculo | Opções projetadas de ventilação ou ar forçadocom base na carga térmica |
| Marca | Nenhum | OEM completo: cor, logotipo, etiqueta, manual |
| Usuário alvo | Eletricista no local | Empresa de produtos que envia produtos acabados |
Call to Action - Do protótipo à produção
Você tem o instrumento. Temos a plataforma de gabinete. Vamos combiná-los.
Etapa 1:Envie-nos as dimensões do seu instrumento, layout do conector ou um esboço manual
Etapa 2:Devolvemos uma proposta de layout 3D e orçamento em até 24 horas
Etapa 3:Aprovar a amostra; nós fabricamos sua produção de marca
